　　鑫存機械教你幾種特殊形狀零件的拉彎法,下面就和鑫存機械一起來看看具體的吧。

　　一、曲率方向變化零件的拉彎

　　1.用不帶側壓裝置的張臂式拉彎機拉彎

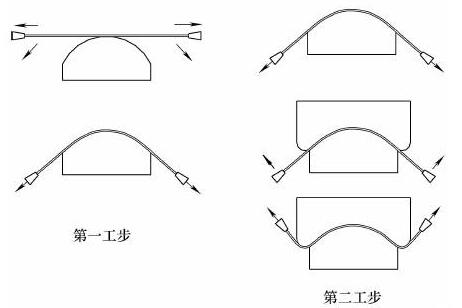

　　先拉出第一個角度，然后裝上反向曲度模塊，彎曲臂反轉成形第二個曲度，然后補拉，如圖10-18所示。

　　2.用帶側壓裝置的張臂式拉彎機拉彎

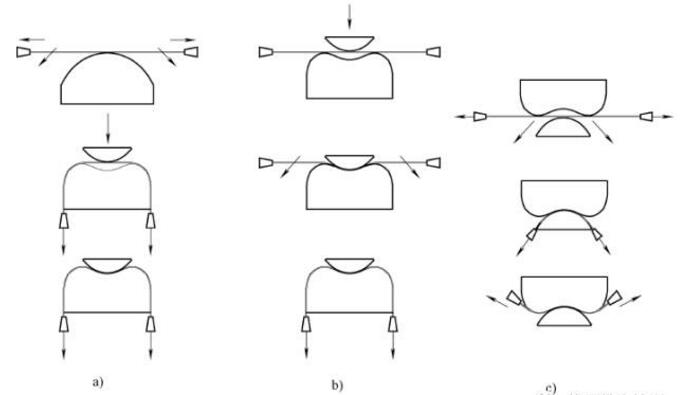

　　用以下三種方法（見圖10-19）

　　圖10-19a為先拉后彎，隨后按輔助凸模用側壓缸壓彎，最后拉校。

　　圖10-19b為預拉，用側壓缸按輔助凸模彎曲，隨后再按拉彎模彎曲，最后拉校。

　　圖10-19c為先拉后彎，第一次拉校，凹模由側壓缸壓緊毛料，在凹模上彎曲（反轉張臂），最后拉校。

　　圖10-19a所示方法只能用于中部凹入較小的零件。

　　3.用轉臺式拉彎機拉彎

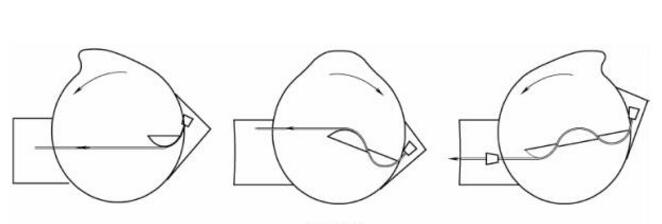

　　可通過工作臺的正反轉，分兩工步或三工步成型形S形或W形工件，如圖10-20所示。

　　二、變斜角零件的拉彎

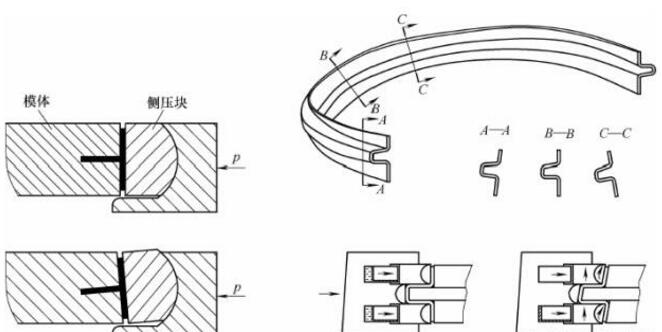

　　拉彎件在使用張臂式拉彎機成形時，小于3°的斜角（或變斜角）可直接在拉彎過程中拉出（見圖10-21）。若斜角超過3°，為了保證質量，可在拉彎前按工件各處要求的不同斜角，預先分段用短彎曲模壓制后再進行拉彎（見圖10-22）.其預制斜角在拉彎過程中會有所改變，預制斜角可按表10-6進行選擇。

　　預制斜角后，零件在拉彎過程中，在拉力作用下，一邊拉彎，一邊敲打零件緣板，使之靠胎，則效果更好。

　　對采用轉臺拉彎機成形變斜角零件，因側壓滾輪（或側壓塊）對工件緣板的壓緊與“熨平”作用，可在彎曲的同時成形零件的斜角，成形精度可達±30’。
